Hoge stabiliteit van spanning en frequentie buiten het net 120kW PCS 241kWh accu

120kW PCS 241kWh batterij hoog-efficiënte luchtgekoelde batterijgeneratorSpecificatie

Productoverzicht

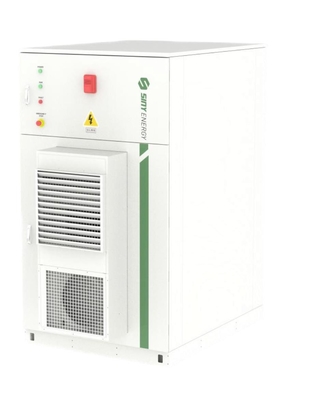

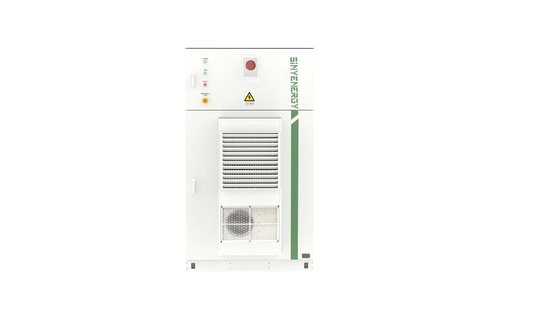

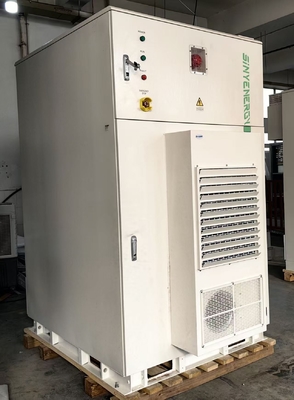

This 120k W P CS 241kW h Battery High-Efficiency Air-Cooled Battery Generators are outdoor cabinet-style integrated energy storage systems composed of integrated power control systems and high-energy-density lithium battery systems.

Een geïntegreerd systeem voor het regelen van het vermogen omvat:

• Modulaire PCS (vermogen omzet systeem)
• Systeem voor netverbonden/eilandverbinding
• Een C/D C-verspreidingssysteem
• Plaatselijk toezicht
• Cloudgebaseerd besturingssysteem (alleen binnen China)

Lithiumbatterijsysteem bestaat uit:

• Accucluster
• Batterijbeheersysteem (BMS)
• Milieucontrolesysteem
• Brandbeschermingssysteem

De PCS gebruikt de gestandaardiseerde 125 kW-module van het bedrijf, die flexibel kan worden geconfigureerd met batterijcellen van verschillende capaciteit om producten van verschillende specificaties te vormen.Elke batterijkast bevat één batterijcluster, waarbij elk cluster bestaat uit een 1P 240S-configuratie (240 cellen in serie per string) met 314 Ah-cellen, met een maximaal nominale vermogen van 241 kWh.Het kabinet integreert een STS (Static Transfer S witch) netwerk verbonden / eiland schakelapparaat, waardoor een naadloze overgang tussen netgebonden en niet-netgebonden modus mogelijk is.

• Flexible inzet
• Eenvoudige installatie
• Vergemakkelijkt onderhoud
• Compatibiliteit met toepassingen voor energieopslag aan de gebruikerszijde (achter de meter) en aan de productiezijde (voor de meter)

Productkenmerken

• Het volledig afgesloten ontwerp voorkomt corrosie van componenten die rechtstreeks door ventilatie wordt veroorzaakt en biedt optimale werkomstandigheden voor elektronische componenten.
• Afzonderlijke temperatuurregeling van de compartimenten voor de batterijcabine en de PCS. De PCS heeft een onafhankelijke warmte-uitwisselingstechnologie, waardoor het stroomverbruik van het systeem wordt verminderd en de operationele efficiëntie wordt verhoogd.
• Een tweelaagse brandbeveiligingsarchitectuur (PACK- en cabine-niveau) met een drielaagse bescherming van de stroomvoorziening, die de veiligheid en betrouwbaarheid van het systeem garandeert.
• Het maakt gebruik van 1P30S-modules met hoge efficiëntie (30 cellen in serie per module) met een 40% hogere integratiedichtheid in vergelijking met conventionele marktmodules.Dit minimaliseert de verbindingspunten van het harnas PACK-to-PACK, waardoor systeemverliezen en operationele risico's worden verminderd.
• Geïntegreerd met Siny Smart Cloud Platform voor volledige levenscyclusbeheer en -diensten, inclusief energieafwikkelingsfunctionaliteit (alleen binnen China).
• De multi-unit coördinatie met het EMS (Energy Management System) van Siny op stationniveau maakt gestandaardiseerde commerciële en industriële energieopslagoplossingen mogelijk.
• De ingebouwde 200 kW STS (Static Transfer Switch) zorgt voor een naadloze overstap naar de netverbonden/eilandmodus met een schakeltijd van < 2 ms.

Voordelen van het product

• De kenmerken van het energieopslagsysteemhoge stabiliteit van buiten het net aanwezige spanning en frequentie, met uitgangsspanningsschommelingen van niet meer dan 1%.
• In off-grid-modus kan het opslagsysteem voor energie van het uitgangsvermogen automatisch de omvang van het belastingvermogen volgen;
• het energieopslagsysteem heeft een 200% lastschokweerstand en is in staat tot 1,5 keer overbelasting gedurende 5 opeenvolgende seconden te ondersteunen zonder dat de spanningsgolfvorm vervormd wordt,en kan gedurende 5 seconden continu werken onder 2 keer overbelasting
• In off-grid-modus kan het belastingen van het energiefeedbacktype ondersteunen om het energieopslagsysteem op te laden;
• Modulair energieopslagontwerp, handig voor transport en tiling, snelle inzet en plug-and-play.
• Deze batterijgenerator kan parallel met maximaal 10 afzonderlijke kasten worden aangesloten, waardoor een flexibele toewijzing en combinatie voor verschillende klanten en verschillende scenario's van de vermogensbelasting mogelijk is.
• Deze oplossing is van toepassing op klanten die oorspronkelijk dieselgeneratoren als spanningsbron gebruikten en kosten willen besparen en geluidsoverlast willen verminderen.Het is met name geschikt voor de stroomvoorziening van motorapparatuur zoals kranen., hefapparaten, lieren en mixers op bouwplaatsen, waardoor energiebesparing, milieubescherming en CO2-uitstoot nul worden bereikt.Deze batterijgenerator kan profiteren van het verschil tussen piek-vallei van het elektriciteitsnet om de bedrijfskosten te verlagen en de economische voordelen te verbeteren (opladen's nachts en ontladen overdag).

Productspecificatie

Typeklasse JUP-125K-241-C gelijkstroomzij Spanningsbereik DC696V·DC864V Ladingsbeheer constant current Nominal current 157A Number of DC channels 1 AC grid connec tion Type of connection 3L+PE+N Nominal power 125kW Nominal voltage AC380V/400V/415V Nominal current 189A/180A/173A Voltage range -15%～+10% Nominal frequency 50Hz/60Hz Frequency range Nominal frequency±3Hz Power factor -1~+1 THDi ≤3% Ac off-grid Type of connection 3L+PE+N Nominal power 120kW Nominal voltage AC380V/400V Nominal frequency 50Hz/60Hz Nominal current 182A/174A THDU ≤3%

Spanningsnauwkeurigheid 1% Frequentie nauwkeurigheid 0,2 Hz Frequentiebereik Nominale frequentie±0,2 Hz Overbelastingcapaciteit 110% Belasting≥10min,120%Load≥1min Grid-connect ed/Islanding S witching Switching time ＜20ms Nominal power 200kW Battery parame ter Single cluster battery config uration 1P240S Total battery capacity 241kWh Environment Operating temperature -25℃～55℃(Derating above 40°C) Number of air conditioners 5kW@L35/L35 Rated cooling capacity of ai r conditioner 1850W/3000W Dehumidification Active dehumidification function Relative humidity 0% to 95% RH, niet-condenserende communicatiecommunicatie-interface RS485,LAN-communicatieprotocol ModBus TCP,ModBus RTU Installatie-modus Rack type Brandbestrijdingsreagens Aerosolen Systeemdoeltreffendheid >86%(@25±3°C ,0.5C

EMC Class A Isolation mode non-isolated Class of protection IP55 Cooling mode Air Conditioning Cooling (Battery cluster) + Heat Exchanger Cooling (PCS) Dimension(W*H*D) 1300*1600*2300mm(Excluding air conditioning an d heat exchanger) Weight(kg) 3400
